插入式超聲波流量計安裝過程詳細步驟TUF-2000SW-TC-1
2023/3/15 17:24:34??????點擊：
插入式超聲波流量計主要是由傳感器和顯示器組成。那么xo是傳感器又是由哪幾部分組成的呢？按照超市傳感器的結構，可以分為底座，球閥，傳感器芯組成，在工作的過程中，超聲波穿過液體的時候，液體對，傳播時間產生了微小的影響，在傳播過程中，傳播的時間變化以流體的流速成正比。在不同的溫度，壓力情況下，傳感器的傳播速度也會發生相應的變化。所以我們?cè)跍y(cè)量的過程中一般像污水，酸堿液等。非單一均勻的介質是不能夠測量的。
插入式超聲波流量計的主機特點。一般我們都選擇用分體式主機?；蛘呓泄潭ū趻焓街鳈C(jī)。主機采用了16按鍵操作方式。其通訊可以采用rs 485接口?；蛘?~20毫安的模擬量輸出。供電方式可以選用直流電24V或者交流電220V。具有年月日累積記錄的功能，可記錄前512天前128個月的累積流量或者熱量數據。
當安裝插入式流量計的時候，如果現場不可以停水停壓，那么在安裝的過程中，我們需要用專業的開孔器和手電鉆。配合使用在線兒帶水，帶壓開孔操作安裝插入式流量計。
插入式超聲波流量計安裝的步驟。
首先將管道的外直徑，壁厚和傳感器的安裝方式，傳感器類型輸入?yún)?shù)得到相應管道口徑的安裝距離。舉例說明，比如我們的管道是Dn 200的口徑。那么我們得到的安裝距離為190.887mm
設置好參數，得到安裝距離之后，我們將在安裝位置進行劃點。由于是兩只傳感器斜對角對稱安裝，所以在安裝的過程中不能出現偏差。避免造成誤差。
我們可以用兩種方式去畫標準點。
第一種方式就是我們通過采用相同寬度的紙張比如說我們還是dn 200的口徑。通過用紙張將整個水管包圍得到管道的外周長。然后將紙張的一半兒裁剪下來之后重新在管道上畫點其中斜對點就是傳感器的絕對中心點。
第二種方式和用紙張描點比較相似。就是我們找一根沒有彈性的線，在管道上做好標記，畫成十字，在一側標為a和A1。在另一側標為b和b1。用一根沒有彈性的線。掐準a點斜對角到b1點。然后a點不動，將另一頭從下方繞過來再到b1點，兩次在b1點畫完了中間會有個距離，距離的中心點就是絕對中心點，將傳感器的兩個點找好之后，如果管道內沒有水，那么我們可以用電焊直接將選中的點位點出兩個直徑大概為20mm的孔徑。然后將球閥擰上，再將傳感器裝到球閥上，就算安裝完畢了。
插入式超聲波流量計的主機特點。一般我們都選擇用分體式主機?；蛘呓泄潭ū趻焓街鳈C(jī)。主機采用了16按鍵操作方式。其通訊可以采用rs 485接口?；蛘?~20毫安的模擬量輸出。供電方式可以選用直流電24V或者交流電220V。具有年月日累積記錄的功能，可記錄前512天前128個月的累積流量或者熱量數據。
當安裝插入式流量計的時候，如果現場不可以停水停壓，那么在安裝的過程中，我們需要用專業的開孔器和手電鉆。配合使用在線兒帶水，帶壓開孔操作安裝插入式流量計。
插入式超聲波流量計安裝的步驟。
首先將管道的外直徑，壁厚和傳感器的安裝方式，傳感器類型輸入?yún)?shù)得到相應管道口徑的安裝距離。舉例說明，比如我們的管道是Dn 200的口徑。那么我們得到的安裝距離為190.887mm
設置好參數，得到安裝距離之后，我們將在安裝位置進行劃點。由于是兩只傳感器斜對角對稱安裝，所以在安裝的過程中不能出現偏差。避免造成誤差。
我們可以用兩種方式去畫標準點。
第一種方式就是我們通過采用相同寬度的紙張比如說我們還是dn 200的口徑。通過用紙張將整個水管包圍得到管道的外周長。然后將紙張的一半兒裁剪下來之后重新在管道上畫點其中斜對點就是傳感器的絕對中心點。
第二種方式和用紙張描點比較相似。就是我們找一根沒有彈性的線，在管道上做好標記，畫成十字，在一側標為a和A1。在另一側標為b和b1。用一根沒有彈性的線。掐準a點斜對角到b1點。然后a點不動，將另一頭從下方繞過來再到b1點，兩次在b1點畫完了中間會有個距離，距離的中心點就是絕對中心點，將傳感器的兩個點找好之后，如果管道內沒有水，那么我們可以用電焊直接將選中的點位點出兩個直徑大概為20mm的孔徑。然后將球閥擰上，再將傳感器裝到球閥上，就算安裝完畢了。

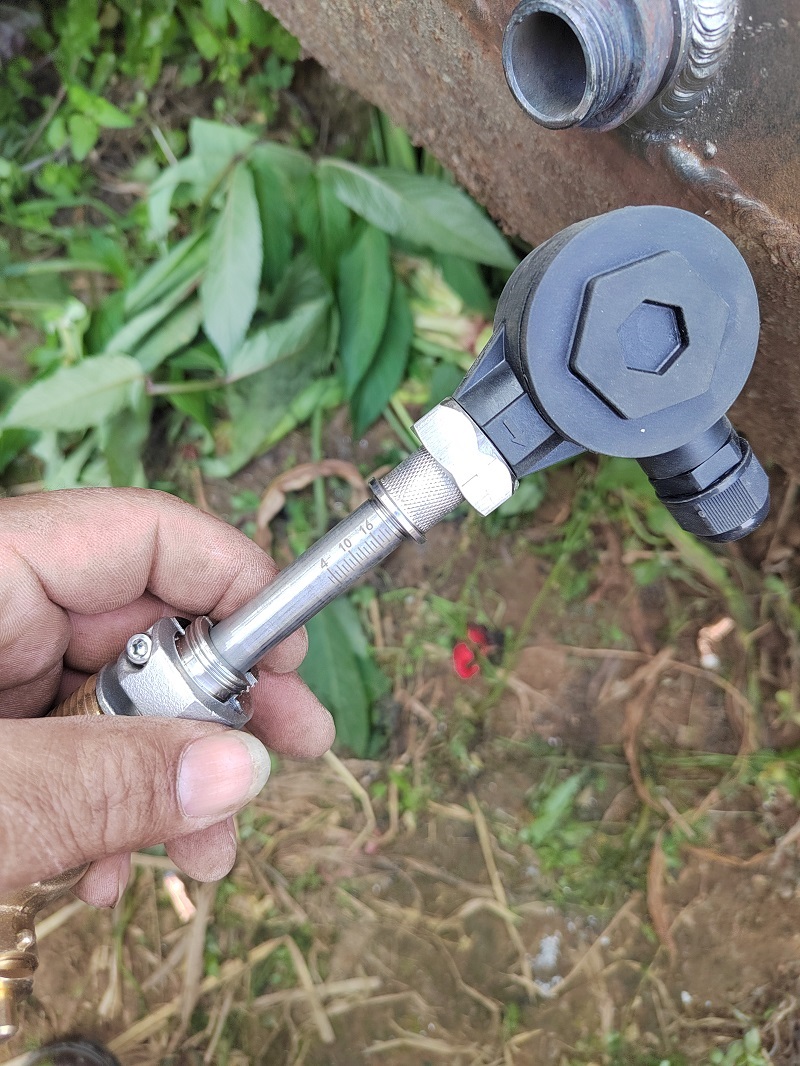

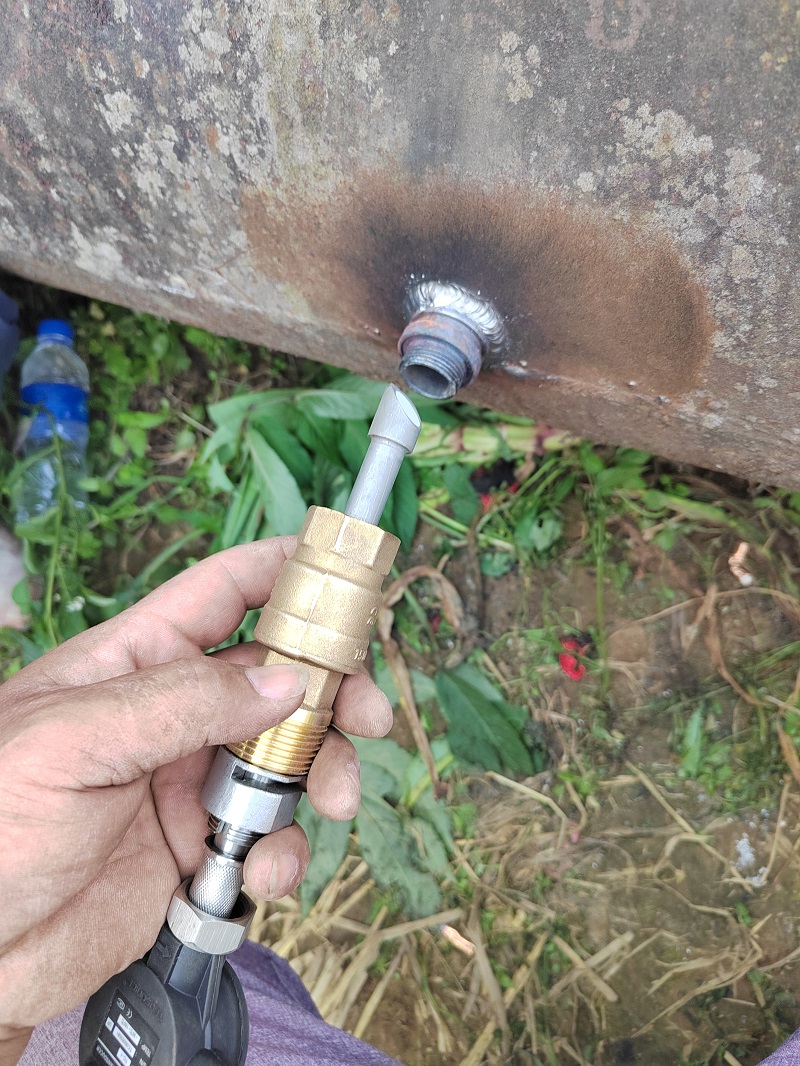

如果遇到帶水帶壓的管道，我們需要將找好的兩個點位焊上底座，焊上之后擰上球閥。然后將開孔器擰到球閥上。對其進行開孔操作。開完孔之后將開孔器的桿兒拉到開孔器的最底端。之后關上球閥。拆一下開孔器。再將傳感器擰到球閥上，打開球閥將傳感器推入管道內壁，就完成了帶水帶壓的操作過程。
