超聲波流量計的缺點
2022/12/9 14:46:19??????點擊：
如今超聲波流量計所存在的缺點主要是可測流體的溫度規模受超聲波換能鋁及換能器與管道之間的耦合資料耐溫程度的約束，以及高溫下被測流體傳聲速度的原始數據不全。目前我國只能用于丈量200℃以下的流體。另外，超聲波流量計的丈量線路比一般流量計復雜。這是由于，一般工業計量中液體的流速常常是每秒幾米，而聲波在液體中的傳播速度約為1500m/s左右，被測流體流速(流量)變化帶給聲速的變化量最大也是10－3數量級．若要求丈量流速的準確度為1%，則對聲速的丈量準確度需為10-5～10-6數量級，因而必須有完善的丈量線路才干完成，這也正是超聲波流量計只要在集成電路技術迅速發展的前題下才干得到實踐使用的原因。

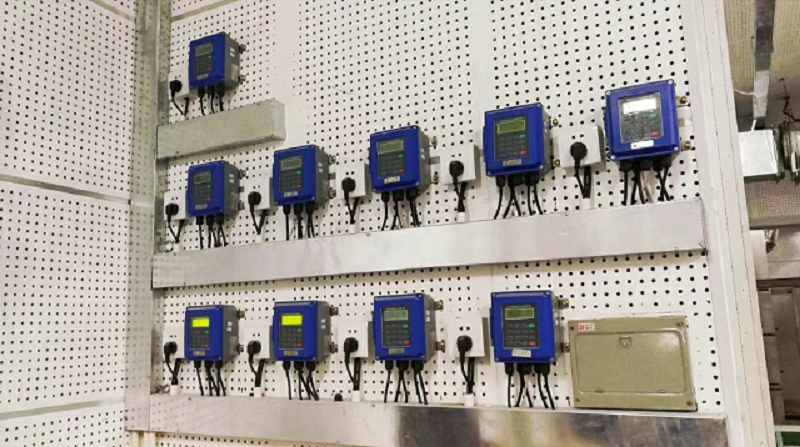

超聲波流量計由超聲波換能器、電子線路及流量顯現和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路擴大并轉換為代表流量的電信號供給顯現和積算儀表進行顯現和積算。這樣就完成了流量的檢測和顯現。
超聲波流量計換能器的壓電元件常做成圓形薄片，沿厚度振動。薄片直徑超越厚度的10倍，以保證振動的方向性。壓電元件資料多采用鋯鈦酸鉛。為固定壓電元件，使超聲波以合適的角度射入到流體中，需把元件放入聲楔中，構成換能器全體(又稱探頭)。聲楔的資料不僅要求強度高、耐老化，而且要求超聲波經聲楔后能量丟失小即透射系數挨近1。常用的聲楔資料是有機玻璃，由于它透明，能夠觀察到聲楔中壓電元件的組裝情況。另外，某些橡膠、塑料及膠木也可作聲楔資料。
